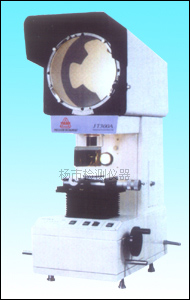

JT300A电缆截面投影仪

JT300A电缆截面投影仪是一种光、机、电一体化的精密高效光学计量仪器。 采用远心光路 , 成像清晰测量准确 , 能高效率检测各种零件几何角度尺寸 , 特别适合比对测量， 它被广泛应用于机械、仪表、钟表、电子、电缆、橡胶、弹簧五金、建材、轻工等各行各业以及院校、研究所、计量检定部门的计量室、试验室和生产车间。 JT 300A 电缆截面投影仪已被上缆所指定为线缆行业必备检测仪器之一。

&1 、投影尺寸：￠ 308mm
投影屏旋转范围： 0 ～ 360 。
旋转角度游标格值： 2′

2 、 物镜



放大倍数

物方线视场（ mm ）

物方工作线（ mm ）

反射方式

10 × （选）

￠ 30

85.17

外反射

20 × （必备）

￠ 15

81.94

外反射

50 × （选）

￠ 6

16.99

内反射

100× （选）

￠ 3

16.39

内反射



&3 、工作台：
X 座标行程（ mm ）： 50
测微手轮格值： 0.002
Y 座标行程（ mm ）： 25
测微手轮格值： 0.002
玻璃载物台旋转范围： 0 ～ 360 。

4 、调焦范围： 70 mm
5 、仪器照明： 24V ， 150W 卤钨灯
6 、冷却方式：风冷（ 3 只轴流风机）
7 、电源： 220V （ AC ）， 50/60Hz
8 、 外形尺寸：   700mm × 400mm × 1120mm
9 、 重量：   约 145 公斤
