一、适用范围：
NH型耐火特性燃烧试验装置适用于GB/T19216-2003《在火焰条件下，电缆或光缆线路的完整性》标准，用于耐火电缆或光缆、在火焰条件下，其耐火特性参数的获得和判定。也适用于IEC60331-1999标准。

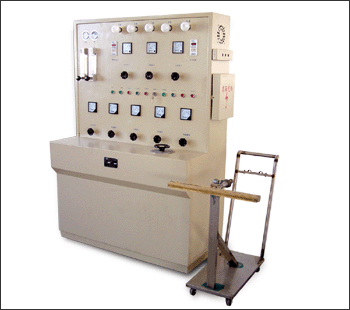

二、装置的组成：NH型耐火特性燃烧试验装置由二大系统组成
2.1 燃烧系统：
·一支500毫米的带型喷灯（含文丘里混合器）及喷灯支持小车
·用于矫正火焰用的二支Ф1.5mm热电偶及相应的便携式测温仪
·二个可换的电缆试样燃烧支持架（用于不同直径的电缆）
2.2 控制系统：
·气源的控制与调节：压缩空气、丙烷气体。
·试样电压与维持电流的控制与调节
·燃烧时间的控制
三、主要技术指标：
3.1 试样施加电压 300~1000伏 可调
3.2 试样短路或击穿电流 2A
3.3 试样维持电流 0-260MA 可调
3.4 三相变压器： 380伏、9KVA、
3.5 带型喷灯： 500mm(含文丘里混合器)
|
