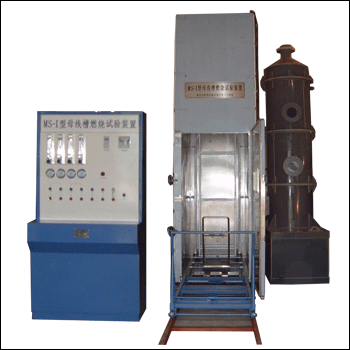

MS－I型母线槽燃烧试验装置简介
一、适用范围
为满足GB7251.2《低压成套开关设备和控制设备、第2部分：对母线干线系统（母线槽）的特殊要求》标准中提出的关于防止火焰蔓延的验证的试验的要求。同时为扩展功能，也能满足GB/T18380.3《成束电线或电缆的燃烧试验方法》标准提出的对成束电线或电缆燃烧试验的要求，我们在天津发配电检验所的帮助下，设计并制造了MS-1型母线槽燃烧试验装置，它能同时满足上述两标准规定的内容。
目前,已有天津发配电检验所、广州广安电气检测中心，国网武汉高压研究院电器技术研究所投入使用。
二、主要技术指标及内容
2.1 命名：MS－I型母线槽燃烧试验装置。
2.2 母线槽尺寸：3300×650×150㎜
2.3 母线槽重量：600㎏??????????????

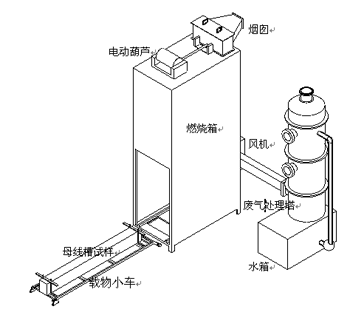

2.4 燃烧箱体有效容积：2000±100×1050±100×4000±100㎜内用1.5㎜不锈钢板，外用1㎜不锈钢板，用65±2㎜矿物纤维作隔热层，内有钢梯支架、母线槽小车导轨等附件。
2.5 废气处理塔：用PVC制造的高约4 m， 直径Ф800㎜。下有水箱的有自循环水喷淋系统的结构，用一定含量的NaOH溶液喷淋废气，使之中和废气中的Cl+ 和其它酸性介质，并消除较大颗粒的烟尘。
2.6 废气处理连接系统：燃烧箱体连接废气处理塔为不锈钢管直径为Ф250㎜，废气处理塔排至室外用Ф200㎜PVC管，有保证燃烧箱体内空气流量为5000±500L/min的抽风机，并有测量其流速的风速仪。
2.7 燃烧系统：有2套符合GB/T18380.3的250㎜喷枪（含文丘里混合器）与支持喷枪的小车，有功率为3kw的空压机，有2套调节丙烷流量13.3L/min和空气流量80L/min的流量计。
2.8 电气控制箱：能有效的对空压机、卷扬机、风机、循环水泵以及流量计进行控制，有1套测箱体内温度的传感器和显示仪。
2.9 有宽型钢梯1只（宽800㎜），普通钢梯1只（500㎜），作为燃烧电 缆 用。
2.10 用于装夹母线槽夹具2件，上有滚轮，有装载母线槽的小车1台（长约3.5 m、宽0.7 m）.
三、其它
3.1 用户如有订购意向,我们会提供装置所需房屋的样式及尺寸.
3.2合同签订后,我们提供设备平面布置图，水、气、电管线图，给排水图等.
3.3 甲方须自行购置丙烷钢瓶。
|
